両面テープ打抜き後の再接着軽減
Burr of PSP cut surface
定寸カット機で両面テープ付シートの打抜きにおいて、打抜き後のシートの再接着が発生し作業効率の低下につながっている。再接着を防止できる刃物はないか？
使用刃材：NC刃-ST 刃角60° 0.7x23.6 4575
打抜対象：両面テープ付シート
When die-cutting sheets with double-sided adhesive tape using a continuous blanking mahine, the sheets are re-adhered after punching, leading to a decrease in work efficiency. Is there a blade that can prevent re-adhesion?
Blade material used: NCA07-ST, Edge Angle 60°, 0.7x23.6 4575
Punching object: Sheet with double-sided tape
ナカヤマの解決策SOLUTION
刃先が鈍角(刃先角度60°)に設定されたNC刃を提案。
シートの切断面を押し潰しながら切断することになるので、再接着の防止が期待できる。

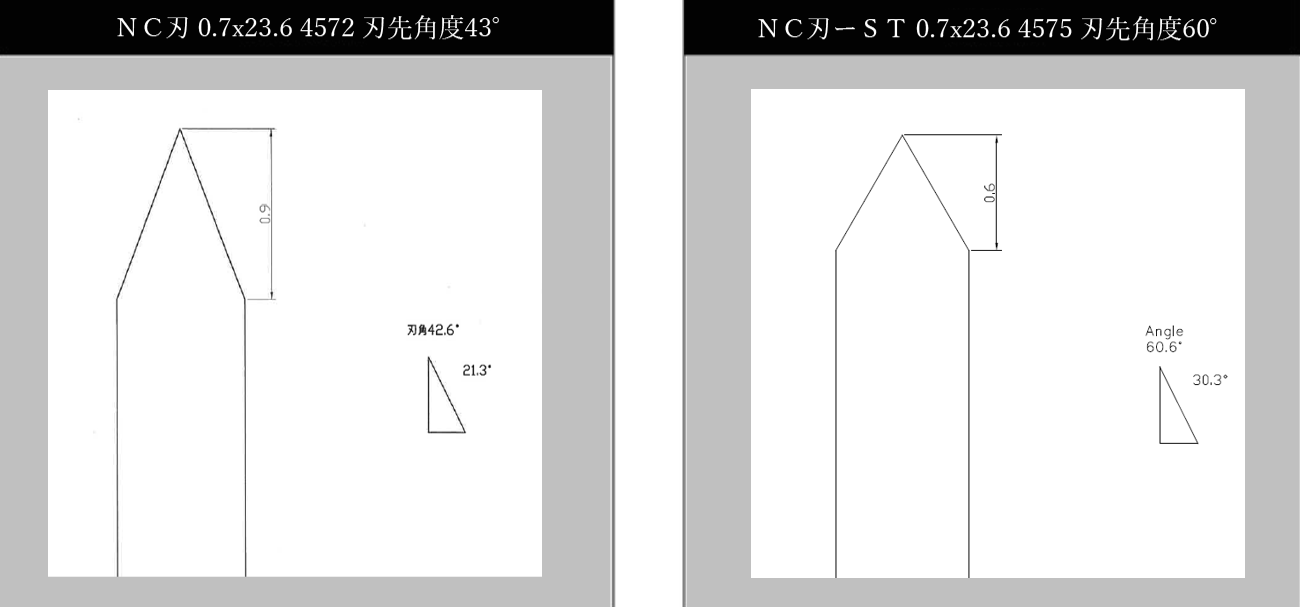

刃先角度比較図
使用結果
シート切断面が押しつぶされた状態で打抜き加工された結果、打抜き後の再接着が防止され作業効率が改善された。
美的切断面の要求度がそれほど高くない案件に有用な加工方法である。
